Hur påverkar temperaturkompensation noggrannheten hos en DIP/SIP-trycksensor med direktkontaktpaket?

I precisionsmät- och kontrollsystem är noggrannhet den avgöroche stocharden för en sensors prestocha. Bloch olika faktorer som påverkar mätnoggrannheten, temperaturkompensation spelar en avgöroche roll – särskilt i applikationer som utsätts för dynamiska miljöförhållanden. A direktpluggpaket DIP/SIP tryckgivare används i stor utsträckning inom industriell automation, medicinsk utrustning, bilsystem och smarta hemenheter där driftsmiljön ofta upplever betydande temperaturfluktuationer.

Grundades 2011 och ligger i Wuxi nationella högteknologiska distrikt , Wuxi Mems Tech Co., Ltd. har blivit ett specialiserat företag inom FoU, produktion och försäljning av MEMS trycksensorer . Företagets expertis inom temperaturkompensation teknologin säkerställer konsekvent och pålitlig prestanda över ett brett temperaturområde. Med applikationer som sträcker sig från hydrauliska system till medicinska övervakningsanordningar, visar företagets DIP/SIP-trycksensorer med direktpluggpaket hur korrekt termisk hantering direkt förbättrar sensornoggrannheten och långsiktig stabilitet.

Förstå strukturen hos ett direktpluggpaket DIP/SIP-trycksensor

DIP och SIP förpackningsprinciper

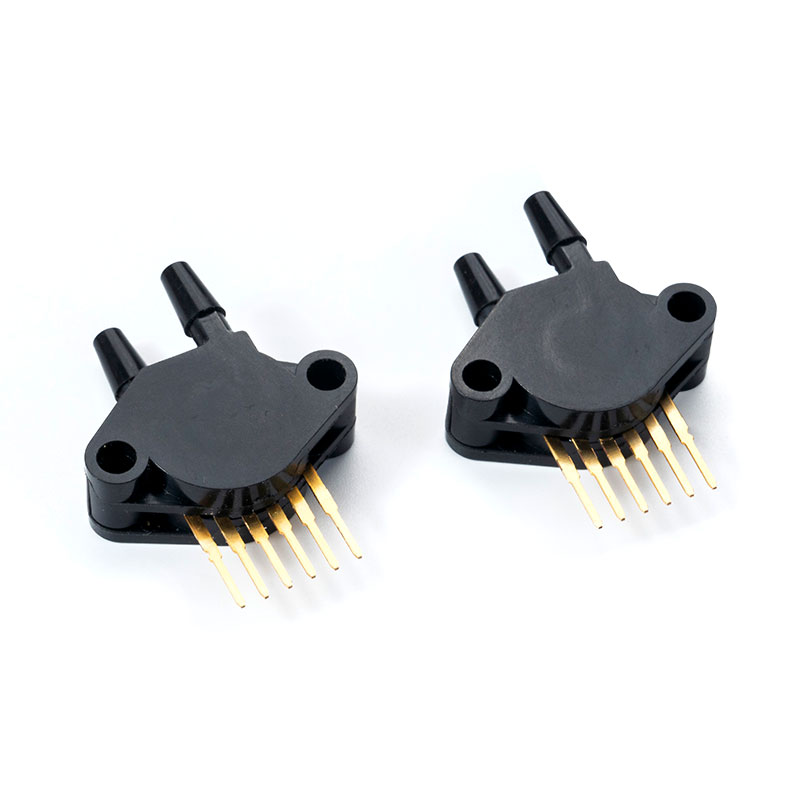

A direktpluggpaket DIP/SIP tryckgivare har fått sitt namn från dess inkapslings- och anslutningsmetod. Den dubbla in-line-paket (DIP) har två rader av stift som sträcker sig vinkelrätt från båda sidor av förpackningen, vilket gör att sensorn kan sättas in direkt i kretskortets hål och lödas fast ordentligt. Denna design erbjuder stark mekanisk stabilitet and utmärkt elektrisk kontakttillförlitlighet , vilket gör den lämplig för industriella styrsystem och testutrustning som kräver frekvent hantering eller exponering för vibrationer.

Däremot single in-line package (SIP) använder en enda rad vertikalt riktade stift på ena sidan. Även om det ger liknande insättningsbekvämlighet erbjuder SIP-inkapsling bättre utrymmeseffektivitet , vilket är idealiskt för applikationer med begränsad brädarea men måttlig höjdfrigång. I båda förpackningsformerna säkerställer den direkta pluggdesignen enkel installation, stabil anslutning , och effektiv felsökning , förenkla integrationen i befintliga systemarkitekturer.

Hur temperaturen påverkar trycksensorns noggrannhet

Trycksensorer är beroende av omvandlingen av mekanisk spänning till en elektrisk signal. I en direktpluggpaket DIP/SIP tryckgivare , avkänningselementet – vanligtvis ett MEMS-baserat piezoresistivt chip – reagerar på applicerat tryck genom att ändra dess motstånd. Denna förändring översätts sedan till en utspänning eller digital signal.

Men temperaturvariationer kan förvränga dessa elektriska egenskaper på flera sätt:

1. Materialexpansion och sammandragning – Variationer i temperatur ändrar de fysiska dimensionerna på sensorns membran och substrat, vilket ändrar töjningsfördelningen något och leder till utgångsförskjutningar.
2. Motståndsdrift – De resistiva elementen i MEMS-strukturer uppvisar temperaturberoende förändringar i resistans, vilket introducerar offsetfel i utsignalen.
3. Nollpunkts- och spannskifte – Dessa är bland de vanligaste källorna till felaktigheter; sensorns nollutgångs- och fullskaleutgångsvärden ändras när temperaturen ändras.
4. Termisk spänningsfelanpassning – Olika material som används i förpackningar, lödning och kisel har olika värmeutvidgningskoefficienter. Ojämn spänningsackumulering kan påverka sensorns linjäritet och långsiktiga stabilitet.

Utan effektiv temperaturkompensation , även en högkvalitativ MEMS trycksensor kan visa märkbar temperaturförskjutning , vilket äventyrar dess precision och repeterbarhet.

Principen för temperaturkompensation

Temperaturkompensation hänvisar till processen att korrigera en sensors uteffekt för att minimera påverkan av temperaturfluktuationer på mätnoggrannheten. I den direktpluggpaket DIP/SIP tryckgivare , detta involverar både hårdvaru- och mjukvarustrategier.

Hårdvarukompensation

Hårdvarubaserad temperaturkompensation använder ytterligare kretsar eller material med motverkande temperaturkoefficienter för att stabilisera uteffekten. Precisionsmotstånd, termistorer eller specialiserade bryggbalanseringsnätverk kan justera signalvägen dynamiskt.

Programvarukompensation

Programvarubaserade tekniker använder mikrokontroller eller kalibreringsalgoritmer för att korrigera data baserat på temperaturavläsningar som samlas in under drift. Genom matematisk modellering och realtidskorrigering lineariserar dessa system effektivt sensorns uteffekt över hela temperaturområdet.

Kl Wuxi Mems Tech Co., Ltd. , alla produkter genomgår noll/fullskalig kalibrering , temperaturförskjutning testing , och långsiktig stabilitetsutvärdering före leverans. Detta säkerställer varje direktpluggpaket DIP/SIP tryckgivare bibehåller exakt prestanda även under snabbt föränderliga termiska förhållanden.

Temperaturkompensation och kalibreringsprocess

Den temperaturkompensation Processen innefattar flera steg utformade för att etablera stabilt uteffekt över hela temperaturområdet.

1. Karakterisering

Sensorer testas först under kontrollerade förhållanden för att registrera hur deras uteffekter varierar över flera temperaturer. Datapunkter samlas in från minusgrader till förhöjda temperaturer för att skapa en felprofil.

2. Modellering

Baserat på dessa data utvecklar ingenjörer kompensationsmodeller som beskriver sambandet mellan temperatur och effektavvikelse.

3. Genomförande

Dense models are implemented through either analog circuitry (e.g., resistive balancing networks) or digital control (e.g., microcontroller-based compensation).

4. Verifiering

Varje direktpluggpaket DIP/SIP tryckgivare utvärderas på nytt efter kompensation för att bekräfta att utsignalen vanligtvis förblir inom specificerade noggrannhetsgränser ±1,5 % VFSS för standardserier och upp till ±1,0 % för högprecisionsversioner.

Temperaturkompensationens inverkan på givarnoggrannheten

Temperaturkompensation förbättrar avsevärt noggrannheten, stabiliteten och livslängden för en direktpluggpaket DIP/SIP tryckgivare . Effekterna kan sammanfattas i följande tabell:

Genom denna process levererar kompenserade sensorer stabila och exakta mätningar som är avgörande för industriell automation , medicinsk övervakning , och styrsystem för fordon .

Temperaturkompensation i industriella applikationer

Inom industriell automation arbetar maskiner ofta under fluktuerande termiska förhållanden på grund av hög strömförbrukning och miljöexponering. System som t.ex hydraulpumpar, luftkompressorer och pneumatisk utrustning kräver sensorer som kan underhålla exakta tryckavläsningar trots temperaturvariationer.

A direktpluggpaket DIP/SIP tryckgivare med fullständig temperaturkompensation säkerställer stabila utsignaler , vilket möjliggör exakta styrslingor och minskar stilleståndstid orsakad av sensoromkalibrering. Wuxi Mems Tech Co., Ltd. integrerar anti-interferens design and temperaturförskjutning correction inom sina industriella sensorer, vilket stöder konsekvent övervakning i tuffa miljöer.

Den result is enhanced systemets tillförlitlighet , minskad underhållsfrekvens och optimerad processeffektivitet – nyckelfaktorer i modern tillverkningsautomation.

Temperaturkompensation i medicintekniska produkter

Temperaturkontroll är avgörande i medicinska system, där även mindre sensorfel kan påverka patientsäkerheten. Enheter som t.ex ventilatorer, infusionspumpar och blodtrycksmätare beroende av stabil tryckdetektering över breda miljöområden.

Kompenserad direktpluggpaket DIP/SIP tryckgivares tillhandahålla prestanda med låg avdrift , vilket säkerställer att avläsningarna förblir korrekta under långvarig drift. Sensorerna designade av Wuxi Mems Tech Co., Ltd. erbjudande snabb respons, kompakt storlek och hög repeterbarhet , vilket möjliggör integration i komplexa medicinska kretsar.

För medicintekniska ingenjörer förenklar temperaturkompenserade sensorer systemkalibrering och bibehålla noggrannheten även under varierande rums- eller kroppstemperaturer, vilket säkerställer tillförlitliga diagnostiska och terapeutiska resultat.

Temperaturkompensation i bilmiljöer

Bilsystem utsätts för några av de mest extrema driftsförhållandena – allt från iskalla vintrar till motorrumsvärme som överstiger 100°C. I denna miljö, direktpluggpaket DIP/SIP tryckgivares spela viktiga roller i bränslekontroll , bromssystem , och utsläppsövervakning .

Effektiv temperaturkompensation säkerställer att sensorerna ger konsekventa avläsningar trots dessa fluktuationer. Wuxi Mems Tech Co., Ltd. erbjudandes automotive-grade MEMS pressure sensors that maintain ±1,0 % accuracy från -40°C till 150°C , vilket säkerställer precision över hela fordonsdriftområdet.

Sådan stabilitet bidrar till bättre bränsleeffektivitet , förbättrad säkerhet , och förlängd motorlivslängd , som lyfter fram den oumbärliga rollen av termisk kompensation i modern bilelektronik.

Temperaturkompensation inom hemelektronik

När konsumentprodukter utvecklas mot miniatyrisering och smarta anslutningar, direktpluggpaket DIP/SIP tryckgivares integreras alltmer i kompakta system som smarta toaletter, vattenrenare, robotdammsugare och luftrenare .

Dense devices demand quick pressure response and consistent accuracy in various household temperature conditions. Sensors with temperaturkompensation för hela processen möjliggör exakt kontroll av luft- eller vattenflödet, vilket bidrar till båda energieffektivitet and förbättrad användarupplevelse .

Genom att stödja analoga och digitala gränssnitt som t.ex I²C-kommunikation , sensorerna integreras enkelt i olika produktarkitekturer, vilket ger flexibilitet för tillverkare av smarta hem syftar till att optimera funktionalitet och kostnad.

Tillverkningskontroll och kvalitetssäkring

Kl Wuxi Mems Tech Co., Ltd. , precisionen för varje direktpluggpaket DIP/SIP tryckgivare upprätthålls genom en standardiserad produktionslinje med kompletta interna funktioner, inklusive packning, lödning, temperaturkalibrering och fullprocesstestning .

Varje produkt utsätts för noll/fullskalig kalibrering and långsiktig stabilitetsutvärdering , vilket säkerställer konsistens över produktionspartier. Den 2 000 m² stora tillverkningsanläggningen möjliggör volymproduktion samtidigt som man håller sig strikt ISO-kvalitetsöverensstämmelse and RoHS-standarder .

Denna rigorösa tillverkningsdisciplin säkerställer att temperaturkompenserade sensorer inte bara uppnår överlägsen initial noggrannhet utan också bibehåller stabilitet under en längre livslängd.

Varför temperaturkompensation definierar sensorkvaliteten

Den accuracy of a direktpluggpaket DIP/SIP tryckgivare är oskiljaktig från dess förmåga att effektivt hantera temperaturvariationer. Ersättning säkerställer:

• Konsekvent signalutgång över ett brett spektrum av miljöförhållanden.
• Förlängd livslängd på grund av minskad termisk stress.
• Förbättrad produkttillförlitlighet i krävande branscher.
• Minskade omkalibreringskostnader och systemavbrott.

I slutändan förvandlar temperaturkompensation sensorn från en komponent till en komponent precisionsmätinstrument , som kan stödja kritiska applikationer där även små avvikelser kan äventyra prestandan.

Slutsats

Temperaturkompensation är hörnstenen i trycksensorprestanda. I en direktpluggpaket DIP/SIP tryckgivare , säkerställer den att mekanisk precision matchas av termisk stabilitet, vilket möjliggör exakt, repeterbar och tillförlitlig datautmatning under olika driftsförhållanden.

Den approach adopted by Wuxi Mems Tech Co., Ltd. — från avancerad MEMS-design och noggrann kalibrering till rigorösa tester och processkontroll — visar företagets engagemang för att uppnå konsekvent noggrannhet över applikationer. Oavsett om det gäller industriell automation, medicinsk utrustning, bilsystem eller smart hemelektronik, bibehåller dessa kompenserade sensorer stabilitet där precision är viktigast.

Genom att integrera omfattande temperaturkompensation in i varje produktionsstadium direktpluggpaket DIP/SIP tryckgivare levererar pålitlig mätprestanda, möter de ökande kraven från moderna intelligenta system och säkerställer en balans mellan noggrannhet, hållbarhet och anpassningsförmåga .
