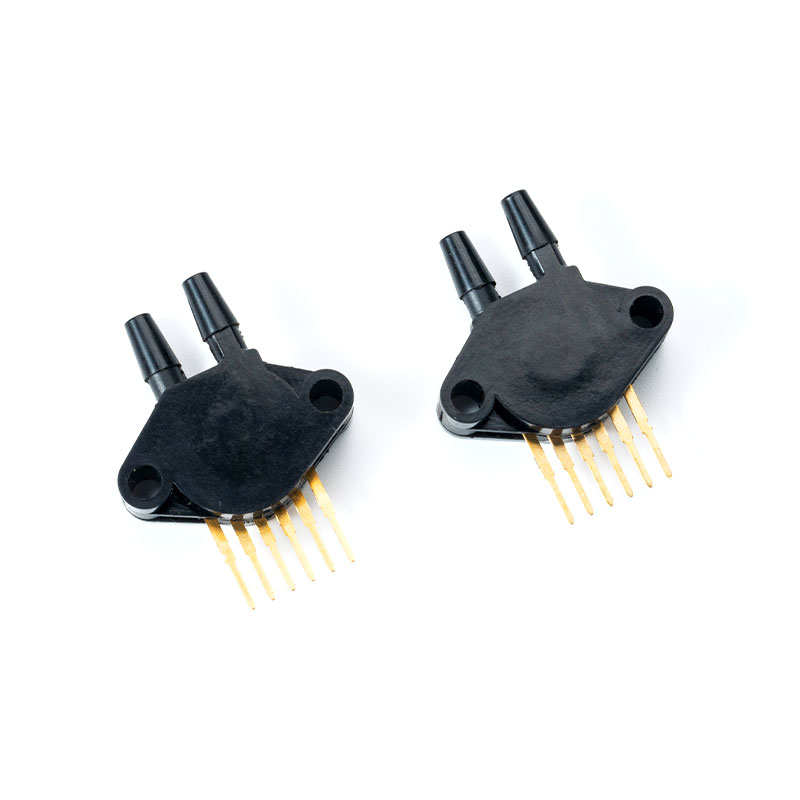

1. Allmänna specifikationer
Tabell 1. Gränsparametrar
| Karakteristiskt | Min. | Max. | Enhet |
| Matningsspänning (Vsupply) | -0,3 | 6 | Vdc |
| Förvaringstemperatur | -40 | 125 | ℃ |
Tabell 2. Typ av tryck
| Typ av tryck | beskrivning |
| Absolut | Uteffekten är proportionell mot skillnaden mellan det applicerade trycket och det inbyggda referensvakuumet |
| Mättryck | Effekten är proportionell mot skillnaden mellan det applicerade trycket och det atmosfäriska (omgivande) trycket |
| Differenstryck | Utgången är proportionell mot skillnaden mellan trycket som appliceras på varje port (port 1 – port 2). |
2. Den analoga utgångens tekniska parametrar
Tabell 3. Specifikationer för analog utgång
(VS = 5,0 Vdc, TA = 25 °C om inget annat anges.)
| Karakteristiskt | tecken | Min. | Typ. | Max. | Enhet |
| Tryckområde 1 | P OP | -5 | 100 | kPa | |
| Matningsspänning 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Matningsström | jag o | - | 3 | 10 | mAdc |
| Tryckförskjutning3(10 °C till 60 °C) @ VS = 5,0 Volt | 0.155 | 0.2 | 0.245 | ||
| Fullskalig produktion 4 | 4.655 | 4.7 | 4.745 | ||
| Fullskalespann (VFSS) 5 | - | 4.41 | 4,5- | 4.59 | V |
| Noggrannhet 6 | - | - | 0.025 | - | |
| Känslighet | 0.45 | V/kPa | |||
| Drifttemperaturområde | Tstg | - 40 | - | 85 | °C |
| Svarstid 7 | t R | - | 2.5 | - | ms |
| Starttid 8 | 100 | ms |
1. 1,0 kPa (kiloPascal) är lika med 0,145 psi.
2. Enheten är ratiometrisk inom detta specificerade exciteringsintervall.
3. Offset (Voff) definieras som utspänningen vid det lägsta märktrycket.
4. Fullskaleutgång (VFSO) definieras som utspänningen vid maximalt eller fullt märktryck.
5. Fullskalespann (VFSS) definieras som den algebraiska skillnaden mellan utgångsspänningen vid fullt märktryck och utgångsspänningen vid lägsta märktryck
6. Noggrannhet (felbudget) består av följande:
• Linjäritet: Utgångsavvikelse från ett linjärt förhållande med tryck över det specificerade tryckintervallet.
• Temperaturhysteres: Utgångsavvikelse vid valfri temperatur inom driftstemperaturområdet, efter att temperaturen har växlats till och från de lägsta eller högsta driftstemperaturpunkterna, med noll differenstryck applicerat.
• Tryckhysteres: Utgångsavvikelse vid vilket tryck som helst inom det specificerade intervallet, när detta tryck växlas till och från det lägsta eller maximala nominella trycket, vid 25 °C.
• TcSpan: Effektavvikelse över temperaturområdet 10° till 60 °C, i förhållande till 25 °C.
• TcOffset: Effektavvikelse med minsta märktryck applicerat, över temperaturområdet 10° till 60 °C, i förhållande till 25 °C.
• Variation from Nominal: Variationen från nominella värden, för offset eller full skala, som en procent av VFSS, vid 25 °C.
7. Svarstid definieras som tiden för den inkrementella förändringen i utgången att gå från 10 % till 90 % av dess slutvärde när den utsätts för en specificerad stegförändring i tryck.
8. Uppvärmningstid definieras som den tid som krävs för att produkten ska uppfylla den specificerade utspänningen efter att trycket har stabiliserats.
