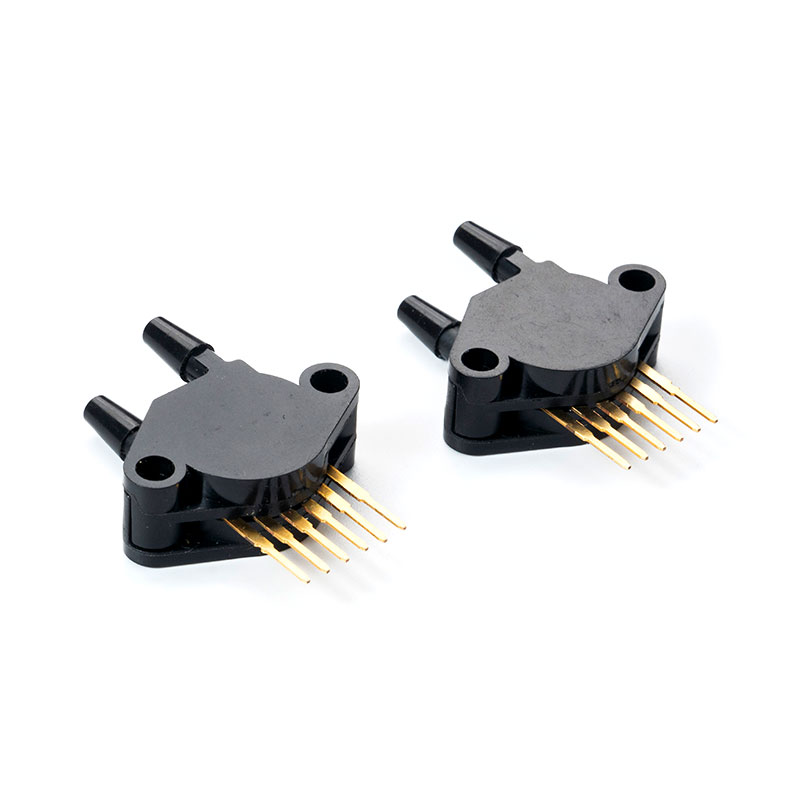

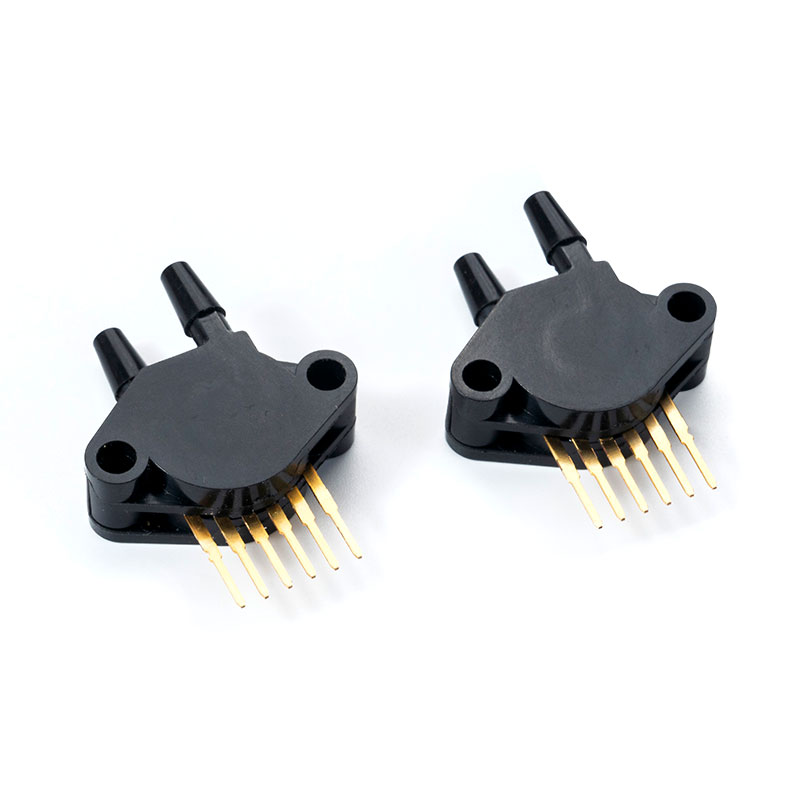

1.Allmänna specifikationer
Tabell 1. Gränsparametrar
| Karakteristiskt | Min. | Max. | Enhet |
| Matningsspänning (Vsupply) | -0,3 | 6 | Vdc |
| Förvaringstemperatur | -40 | 125 | ℃ |
Tabell 2. Typ av tryck
| Typ av tryck | beskrivning |
| Absolut | Uteffekten är proportionell mot skillnaden mellan det applicerade trycket och det inbyggda referensvakuumet |
| Mättryck | Effekten är proportionell mot skillnaden mellan det applicerade trycket och det atmosfäriska (omgivande) trycket |
| Differenstryck | Utsignalen är proportionell mot skillnaden mellan trycket som appliceras på varje port (port 1 – port 2). |
2. Den analoga utgångens tekniska parametrar
Tabell 3. Specifikationer för analog utgång
(VS = 5,0 Vdc, TA = 25 °C om inget annat anges.)
| Karakteristiskt | Symbol | Min | Typ | Max | Enhet |
| Tryckområde (1) | POP | 0 15 | — — | 100 115 | kPa |
| Matningsspänning (2) | VS | 4.75 | 5 | 5.25 | VDC |
| Matningsström | IO | — | 7 | 10 | mAdc |
| Minsta tryckförskjutning (3) , (0 till 85 °C) @ VS = 5,0 V | VOFF | 0.088 | 0.2 | 0.313 | VDC |
| Fullskalig produktion (4) , differentiell och absolut (0 till 85 °C) @ VS = 5,0 V | VFSO | 4.587 | 4.7 | 4.813 | VDC |
| Spännvidd i full skala (5) , differentiell och absolut (0 till 85 °C) @ VS = 5,0 V | VFSS | — | 4.5 | — | VDC |
| Noggrannhet (6) | — | — | — | ±2,5 | %VFSS |
| Känslighet | V/P | — | 45 | — | mV/kPa |
| Svarstid (7) | tR | — | 1 | — | ms |
| Utgångskällans ström vid fullskaleutgång | IO | — | 0.1 | — | mAdc |
| Uppvärmningstid (8) | — | — | 20 | — | ms |
| Offset stabilitet (9) | — | — | ±0,5 | — | %VFSS |
1. 1,0 kPa (kiloPascal) är lika med 0,145 psi.
2. Enheten är ratiometrisk inom detta specificerade exciteringsintervall.
3. Offset (VOFF) definieras som utspänningen vid det lägsta märktrycket.
4. Fullskaleutgång (VFSO) definieras som utspänningen vid maximalt eller fullt märktryck.
5. Fullskalespann (VFSS) definieras som den algebraiska skillnaden mellan utgångsspänningen vid fullt märktryck och utgångsspänningen vid lägsta märktryck.
6. Noggrannhet (felbudget) består av följande:
Linjäritet: Utgångsavvikelse från ett rät linjeförhållande med tryck över det specificerade tryckområdet.
Temperaturhysteres: Utgångsavvikelse vid valfri temperatur inom driftstemperaturområdet, efter att temperaturen har växlats till och från de lägsta eller högsta driftstemperaturpunkterna, med noll differenstryck applicerat.
Tryckhysteres: Utgångsavvikelse vid vilket tryck som helst inom det specificerade intervallet, när detta tryck växlas till och från lägsta eller högsta nominella tryck vid 25 °C.
TcSpan: Effektavvikelse över temperaturområdet 0 till 85 °C, i förhållande till 25 °C.
TcOffset: Effektavvikelse med minimalt tryck applicerat över temperaturområdet 0 till 85 °C, i förhållande till 25 °C.
Variation from nominal: Variationen från nominella värden, för offset eller fullskalespann, i procent av VFSS vid 25 °C.
7. Svarstid definieras som tiden för den inkrementella förändringen i utgången att gå från 10 % till 90 % av dess slutvärde när den utsätts för en specificerad stegförändring i tryck.
8. Uppvärmningstid definieras som den tid som krävs för att produkten ska uppfylla den specificerade utspänningen efter att trycket har stabiliserats.
9. Offsetstabilitet är produktens utgångsavvikelse när den utsätts för 1000 timmars pulsat tryck, temperaturcykling med bias test.
