Absoluta maximala betyg（MCP-J10）
| Parametrar | Symbol | Räckvidd | Enhet |
| Analog matningsspänning | VDD | -0,3 till 6,0 | V |
| Driftstemperatur | -40 till 125 | ℃ | |
| Förvaringstemperatur | -50 till 150 | ℃ | |
| Korsningstemperatur | 150 | ℃ | |
| ESD-känslighet | HBM | 4 | kV |
Obs: Att överskrida den absoluta maximala klassificeringen kan orsaka permanent skada, och långvarig drift vid ovanstående absoluta maximala klassificering kan påverka enhetens tillförlitlighet.
Elektrisk egenskap (MCP-J10)
Tabell 1. Driftegenskaper (VS = 5,0 Vdc, TA = 25°C om inget annat anges)
| Parametrar | Symbol | Min | Typ | Max | Enhet |
| Matningsspänning | VS | 4.75 | 5 | 5.25 | Vdc |
| Tillförselström | jag o | — | 3 | mAdc | |
| Offset (0°C till 85°C) @ VS = 5,0 volt | V av | 0.44 | 0.5 | 0.56 | Vdc |
| Fullskaleutgång (0°C till 85°C) @ VS = 5,0V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Fullskalespann (0 ℃ till 85 ℃) @ VS=5,0V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Fortsätt Tabell 1. Driftegenskaper (VS = 5,0 Vdc, TA = 25°C om inget annat anges)
| Parametrar | Symbol | Min | Typ | Max | Enhet |
| Noggrannhet (0°C till 85°C) | — | — | — | 2.5 | %V FSS |
| Svarstid | tR | — | 2.5 | — | ms |
| Uppvärmningstid | — | — | 100 | — | ms |
| Offset stabilitet | — | — | 0.25 | — | %V FSS |

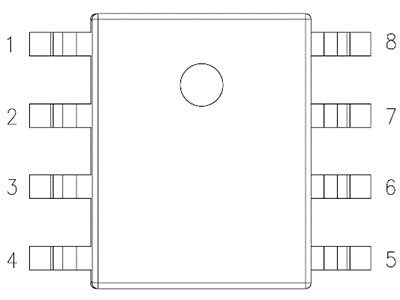

1. Förpacknings- och stiftdefinition（MCP-J11）
| Beskriv | NEJ. | Pin Definition | Beskriv | |
 | 1 | N/C | vakant | |
| 2 | UT | utgång | Måste hänga i luften | |
| 3 | N/C | Ledig | ||
| 4 | GND | jordning | ||
| 5 | VDD | strömförsörjning | ||
| 6 | N/C | vakant | ||
| 7 | SCL | Seriell klocklinje | ||
| 8 | SDA | SDA |
Tabell 1.1 Pin Definition Relation
Obs:
1.J10：7&8 # stift måste hänga i luften
2.J11：2 # stift måste hänga i luften
2. Tekniska specifikationer
2. Tekniska specifikationer
| parameter | tecken | lägsta värde | Typiska värden | Maximalt värde | enhet | anteckningar |
| startåterställning | VDDPOR | 2.8 | V | |||
| Arbetsström | Iavdd | 2 | 3 | mA | Arbetsläge | |
| 200 | nA | Standbyström | ||||
| ADC-upplösning | RERAW | 24 | Bits | |||
| Utgående trycknoggrannhet 1,2 | ACC | 1 % | %FS | 0°C ~ 60°C | ||
| 1,5 % | %FS | -20°C ~ 70°C | ||||
| Ström på tid | TUP | 100 | ms | jossterbar | ||
| EEPROM-datalagring | Tlive | 10 | år | @125℃ |
1. Noggrannhet inkluderar olinjäritet, temperaturhysteres och tryckhysteres;
2. Full livslängdsnoggrannhet baserad på 1000 timmars HTOL-, LTOL-, HTSL-, THB- och PCT-testning;
2.2.I 2 C Elektriska egenskaper
| Parameter | tecken | lägsta värde | Maximalt värde | enhet | anteckningar |
| klockfrekvens | fBsclB | 1 | MHz | R=1K | |
| Klocka låg puls underhållstid | tBLÅB | 0.52 | oss | ||
| Klocka hög puls underhållstid | tBHÖGB | 0.24 | oss | ||
| SDA etableringstid | tBSUDATB | 0.1 | oss | ||
| SDA hålltid | tBHDDATB | 0.0 | oss | ||
| Etableringstid i början av varje pass | tBSUSTAB | 0.24 | oss | ||
| Underhållstid för starttillstånd | tBHDSTAB | 0.24 | oss | ||
| Stopptid, fastställa tid | tBSUSTOB | 0.24 | oss | ||
| Intervalltiden mellan två kommunikationer | tBBUFB | 0.52 | oss |
