Wholesale MCP-H20 Tryckgivare för industri
Hem / Produkt / Applikationsscenario / Tryckgivare för industri / MCP-H20 Tryckgivare för industri
KATEGORIER
MCP-H20 Tryckgivare för industri
  • MCP-H20 Tryckgivare för industri
  • MCP-H20 Tryckgivare för industri
  • MCP-H20 Tryckgivare för industri
  • MCP-H20 Tryckgivare för industri

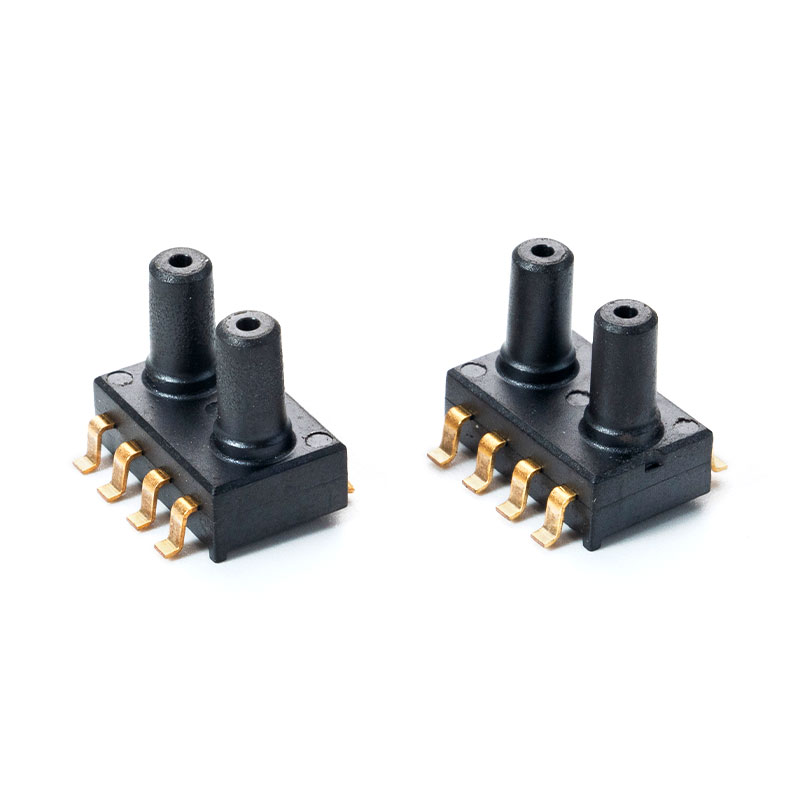

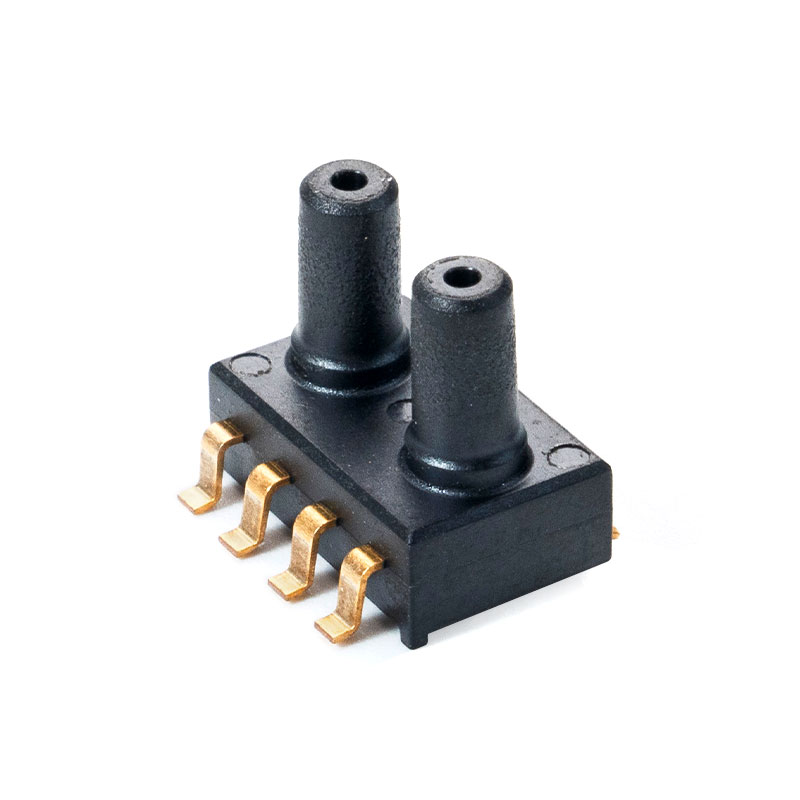

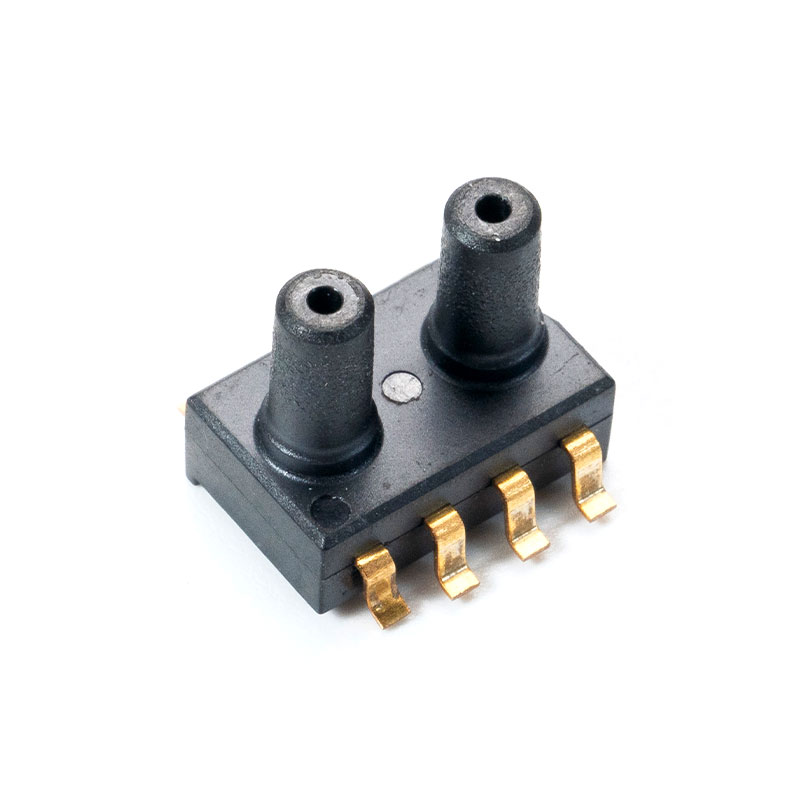

MCP-H20 Tryckgivare för industri

BESKRIVNING

MCP-H20-serien är ett litet konturpaket (SOP) med dubbla tryckportar, som innehåller en piezoresistiv kiseltrycksensor som integrerar signalförstärkning, olinjäritet och temperaturkompensation. Med hjälp av avancerad MEMS-teknik är trycksensorn i MCP-H20-serien skräddarsydd för hemelektronik och medicinska tillämpningar. Den kan ytmonteras direkt och lödas på ett PCB-kort, vilket ger en exakt analog spänningsutgångssignal med hög amplitud som är direkt proportionell mot det applicerade trycket.

Funktioner

Strömförsörjningsspänning: 5,0V (3,3V valfritt)
Tryckområde: -100kPa till 0,200kPa
Arbetsström: <3mA
Analog spänningsutgång
Drifttemperatur: -20 till 85 ℃
Förvaringstemperaturintervall -40 till 125 ℃

Typiska applikationer

Blockerad filterdetektering
Höjd- och flyghastighetsmätningar
Medicinska instrument
Brandsläckningssystem
Panelmätare
Luftrörelse/miljökontroller
Pneumatiska kontroller

Strukturprestanda

Tryckkänsligt chip: kisel
Blytråd: guldtråd
Tätningsskal: PPS-material
Stift: Kopparpläterad med guld
Nettovikt: cirka 0,3 gram

Kontakta oss
PREV：MCP-H21 Tryckgivare för industri
NÄSTA：MCP5700DP Tryckgivare för industri

Elektriska parametrar

Karakteristiskt Symbol Min Typ Max Enhet
Vs=5,0V (MCP-H20-A-serien) V S 4.75 5.0 5.25 VDC
Vs=3,3V (MCP-H20-B-serien) V S 3 3.3 3.6 VDC
Arbetsström jag o — 3 mA DC
Noggrannhet （0℃ till 85 ℃） — — — 1.5 %V FSS
ADC-upplösning RES ADC — 24 — lite
DAC-upplösning RES DAC — 12 — lite
Svarstid t R — 2.5 — ms
Uppvärmningstid — — 100 — ms
ESD-skydd — — 2 — kV


Utgångsparametrar

MCP-H20-A-serien (strömförsörjningsspänning: 5,0V)

Karakteristiskt Symbol Min Typ Max Enhet
Minsta tryckförskjutning (0℃ till 85℃) V av 0.44 0.5 0.56 VDC
Fullskalig utgång (0℃ till 85℃) V FSO 4.44 4.5 4.56 VDC
Fullskalespann (0℃ till 85℃) V FSS 3.88 4 4.12 VDC

MCP-H20-B-serien (strömförsörjningsspänning: 3,3V)

Karakteristiskt Symbol Min Typ Max Enhet
Minsta tryckförskjutning (0℃ till 85℃) V av 0.055 0.1 0.145 VDC
Fullskalig utgång (0℃ till 85℃) V FSO 3.055 3.1 3.145 VDC
Fullskalespann (0℃ till 85℃) V FSS 2.91 3 3.09 VDC
