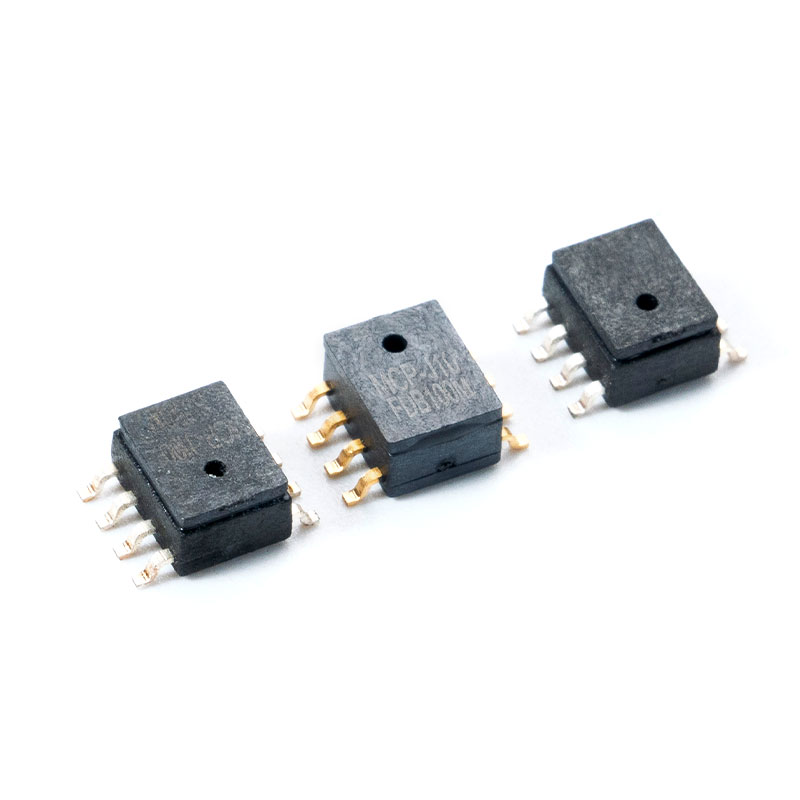

Vad är en absoluttryckssensor?

An sensor för absolut tryck är en givare som mäter trycket relativt ett perfekt vakuum (0 Pa), snarare än relativt atmosfäriskt eller något annat referenstryck. Detta gör den fundamentalt annorlunda än mätare eller differentialsensorer och unikt lämpad för applikationer där atmosfäriska fluktuationer skulle introducera oacceptabla mätfel. Från flyghöjdsmätning till industriella HVAC-system, absoluttryckssensorer är en hörnsten i precisionsmätteknik.

Den här guiden täcker allt ingenjörer, inköpsspecialister och systemintegratörer behöver veta – från driftsprinciper och jämförelsedata till applikationsspecifika urvalskriterier och lågkostnadsimplementeringsalternativ.

1. Hur fungerar en sensor för absolut tryck?

1.1 Grundläggande arbetsprincip

An sensor för absolut tryck innehåller en förseglad referenskammare evakuerad till nästan perfekt vakuum (vanligtvis <10⁻³ Pa). Ett avkänningsmembran – vanligtvis tillverkat av kisel, rostfritt stål eller keramik – böjs som svar på processtrycket som appliceras på ena sidan. Denna mekaniska avböjning omvandlas till en elektrisk signal med en av flera omvandlingsmetoder:

• Piezoresistiv : Töjningsmätare på membranet ändrar motståndet proportionellt mot nedböjningen. Vanligast i MEMS-baserade sensorer på grund av hög känslighet och låg kostnad.
• Kapacitiv : Avböjning ändrar kapacitansen mellan membranet och en fast elektrod. Ger utmärkt långtidsstabilitet och låg temperaturdrift.
• Piezoelektrisk : Genererar en laddning under dynamiskt tryck. Bäst lämpad för snabba transientmätningar, inte statiskt tryck.
• Resonant : Tryck ändrar resonansfrekvensen för ett vibrerande element. Hög noggrannhet men högre kostnad.

Utsignalen konditioneras sedan genom inbyggda ASIC-kretsar som ger temperaturkompensation, nolloffset-korrigering och signalförstärkning – vilket ger en kalibrerad analog (0–5 V, 4–20 mA) eller digital (I²C, SPI) utgång.

1.2 Absolut vs Gauge vs Differential — Nyckelskillnader

Att förstå skillnaden mellan sensortyper är avgörande för korrekt systemdesign. Medan manometersensorer mäter tryck i förhållande till omgivande atmosfär och differentialsensorer jämför två processtryck, en sensor för absolut tryck vs gauge pressure sensor jämförelse avslöjar en grundläggande referenspunktsskillnad som påverkar mätnoggrannheten i miljöer med variabel höjd eller variabelt klimat.

1.3 Varför vakuumreferens är viktigt

Den förseglade vakuumreferenskammaren är det som gör absolut mätning möjlig. Till skillnad från mätsensorer, som använder en ventilationsöppning som är öppen mot atmosfären, en sensor för absolut tryck är immun mot barometrisk drift, höjdvariationer och säsongsbetonade atmosfäriska förändringar. Detta är inte förhandlingsbart i applikationer som flyghöjdsmätning, där ett tryckfel på 1 hPa på höjd kan översättas till ett ~8,5 m höjdfel - en kritisk säkerhetsmarginal i kontrollerat luftrum.

I medicinska ventilatorer och infusionspumpar säkerställer absolut tryckmätning att läkemedelstillförsel och andningsstöd förblir opåverkade av sjukhusets höjd eller förändringar i omgivande tryck under transport.

2. Absoluttryckssensor vs manometertrycksensor — djup jämförelse

2.1 Jämförelse av specifikationer sida vid sida

När man utvärderar en sensor för absolut tryck vs gauge pressure sensor , måste ingenjörer överväga inte bara referenspunkten utan också hur varje typ presterar över viktiga metrologiska parametrar. Tabellen nedan sammanfattar typiska databladsspecifikationer för jämförbara MEMS-baserade enheter i intervallet 0–10 bar:

2.2 När ska man välja absolut över mätare

Välj en sensor för absolut tryck när:

• Applikationen fungerar på olika höjder eller platser med olika barometertryck (t.ex. mobil utrustning, flygplan, drönare).
• Mätningsspårbarhet till en absolut standard (SI-enhet: Pascal) krävs för regelefterlevnad – vanlig inom medicinsk certifiering och flygcertifiering.
• Vakuumövervakning eller subatmosfärisk processkontroll behövs (t.ex. halvledartillverkning, frystorkning).
• Långsiktig dataloggning kräver en stabil, avdriftsfri baslinje som inte påverkas av vardagliga väderförändringar.

Mätsensorer förblir det föredragna valet i hydrauliska och pneumatiska system med slutna slinga där det relativa trycket till atmosfären är den relevanta tekniska kvantiteten (t.ex. däckpumpning, panntryck).

2.3 Vanliga missuppfattningar

• Missuppfattning: "Absoluta sensorer läser 0 vid omgivningen." – Det gör de inte. Vid havsnivån visar en absolut sensor ~101,325 kPa. Endast en mätsensor visar 0 vid omgivningstemperatur.
• Missuppfattning: "Absoluta sensorer är alltid mer exakta." — Noggrannheten beror på design och kalibrering, inte referenstypen. Mätsensorer kan uppnå samma eller bättre noggrannhet för relativa mätningar.
• Missuppfattning: "Du kan konvertera en mätsensor till absolut genom att lägga till atmosfärstryck." — Detta fungerar bara om atmosfärstrycket är känt och stabilt, vilket motverkar syftet i mobila eller höghöjdsapplikationer.

3. Nyckelapplikationer efter bransch

3.1 Absoluttryckssensor för höjdmätareapplikationer

Den sensor för absolut tryck for altimeter applications är ett av de mest tekniskt krävande användningsfallen. Flygplans höjdmätare förlitar sig på modellen International Standard Atmosphere (ISA), som definierar ett förutsägbart tryck-höjdförhållande: trycket minskar med ungefär 1,2 hPa per 10 m ökning i höjd vid havsnivån.

För certifierad flygelektronik måste sensorer uppfylla DO-160G miljöstandarder och RTCA/DO-178C mjukvarusäkerhetsnivåer. Viktiga specifikationer inkluderar:

• Tryckområde: 10–110 kPa (täcker höjder från -500 m till ~30 000 m)
• Upplösning: <1 Pa (motsvarar ~8 cm höjdupplösning)
• Temperaturkompensation: -55°C till 85°C
• Stöt- och vibrationsmotstånd enligt MIL-STD-810

Drönare och UAV:er av konsumentklass använder billiga MEMS-barometriska sensorer (t.ex. 24-bitars upplösning, I²C-gränssnitt) som fortfarande uppnår <±1 m höjdnoggrannhet under lugna förhållanden, tillräckligt för automatiserad flygkontroll och funktioner för att återvända till hemmet.

3.2 Absoluttrycksgivare för HVAC-system

In sensor för absolut tryck for HVAC systems , är den primära rollen att övervaka köldmedietrycket i kompressorkretsar, luftbehandlingsaggregat (AHU) tillförsel- och returkammare och byggnadsautomationssystem (BAS). Till skillnad från övervakning av filterdifferentialtryck (som använder differentialsensorer), kräver hantering av köldmediekretsar absolut tryck för att exakt beräkna köldmedieöverhettning och underkylning med hjälp av tryck-entalpidiagram (P-H).

3.3 Medicinsk utrustning

Medicinsk kvalitet absoluttryckssensorer är inbäddade i ventilatorer, anestesiapparater, infusionspumpar, blodtrycksmätare och dialysutrustning. Regulatoriska krav (IEC 60601-1, ISO 80601) kräver biokompatibilitet för material i vätskekontakt, elektromagnetisk kompatibilitet (EMC) och rigorös kalibreringsspårbarhet.

Viktiga medicinska sensoregenskaper:

• Noggrannhet: ±0,1 % FS eller bättre, med NIST-spårbar kalibrering
• Långtidsdrift: <±0,05 % FS/år
• Mediekompatibilitet: koksaltlösning, syre, anestetiska gasblandningar
• Utgång: Digital (I²C/SPI) med inbyggd temperaturkompensation föredragen för moderna inbäddade arkitekturer

3.4 Bilsystem

Automotive tillämpningar av absoluttryckssensorer inkluderar grenrörssensorer för absolut tryck (MAP), däcktrycksövervakningssystem (TPMS, även om dessa vanligtvis är mätare), turboladdarens laddtryck och bränsletankens ångtryck. MAP-sensorer är kritiska för beräkningar av motorstyrenhetens (ECU) bränsleinsprutning och tändningstid. De måste överleva AEC-Q100 Grade 1-kvalificering (−40°C till 125°C), höga vibrationer och exponering för bränsleångor.

• Driftområde: 10–400 kPa absolut (täcker tomgångsvakuum genom maximal förstärkning)
• Utgång: Ratiometrisk analog (0,5–4,5 V) eller SENT digitalt protokoll
• Svarstid: <1 ms för dynamiska motorhändelser

3.5 Lågkostnad absoluttryckssensor för Arduino-projekt

Den rise of open-source hardware has created strong demand for a låg kostnad absoluttryckssensor Arduino -kompatibel lösning. Dessa sensorer – vanligtvis MEMS barometriska enheter med I²C eller SPI-utgång – möjliggör väderstationer, höjdloggare, inomhusnavigering och drönarprojekt till minimal kostnad.

Populära MEMS absoluta barometriska sensorer som används i Arduinos ekosystem erbjuder:

• Tryckområde: 300–1100 hPa (täcker höjder från -500 m till ~9 000 m)
• Gränssnitt: I²C (400 kHz snabbt läge) eller SPI
• Upplösning: 24-bitars ADC, <0,18 Pa upplösning i ultrahögupplöst läge
• Matningsspänning: 1,8–5 V (3,3 V logikkompatibel)
• Paket: LGA-8, QFN eller breakout-modul för prototypframställning
• Strömförbrukning: <1 µA i viloläge (kritiskt för batteridrivna IoT-noder)

4. Hur man väljer rätt absoluttryckssensor

4.1 Nyckelspecifikationer att utvärdera

Att välja rätt sensor för absolut tryck kräver systematisk utvärdering över flera specifikationsdimensioner. Ingenjörer bör undvika överspecificering (vilket driver kostnaden) och underspecificering (vilket orsakar fältfel).

4.2 Urvalskriterier för Arduino och inbyggda system

För en låg kostnad absoluttryckssensor Arduino eller inbyggd mikrokontrollerapplikation, skiftar prioritet mot gränssnittskompatibilitet, strömförbrukning och formfaktor. Tänk på:

• Gränssnittsspänningsnivåer : Se till att I²C/SPI-logiknivåerna matchar din MCU (3,3 V eller 5 V). Många MEMS-sensorer är 3,3 V inbyggda; använd nivåväxlare om du ansluter till 5 V Arduino Uno.
• Biblioteksstöd : Bekräftat Arduino-bibliotekets tillgänglighet drastiskt minskar utvecklingstiden.
• On-chip temperatursensor : De flesta MEMS barometriska sensorer inkluderar en integrerad temperatursensor för kompensation och dubbelfunktionsövervakning.
• Samplingsfrekvens : För väderstationer är 1 Hz tillräckligt. För höjdhållning i UAV:er behövs 25–100 Hz.
• Viloläge och standbylägen : Viktigt för batteridrivna applikationer som är inriktade på många års drift på myntceller eller små LiPo-paket.

4.3 Avvägningar mellan pris och prestanda

Den cost of an sensor för absolut tryck vågar med noggrannhet, certifieringar, mediakompatibilitet och förpackning. Att förstå dessa avvägningar hjälper inköpsteam och systemarkitekter att balansera budget med tekniska krav.

5. Om MemsTech — Din betrodda MEMS trycksensorpartner

5.1 Grundat i Wuxi, byggt för innovation

MemsTech grundades 2011 och ligger i Wuxi National Hi-tech District – Kinas nav för IoT-innovation – MemsTech är ett företag som specialiserat sig på FoU, produktion och försäljning av MEMS trycksensorer. Wuxi National Hi-tech District har etablerat sig som ett av Asiens främsta ekosystem för halvledar- och MEMS-tillverkning, vilket ger MemsTech tillgång till avancerade tillverkningsresurser, forskningspartnerskap och infrastruktur för försörjningskedjan som är avgörande för högvolym och högkvalitativ sensorproduktion.

5.2 Produkter och branscher som betjänas

MemsTechs sensor för absolut tryck produktlinjen täcker ett brett spektrum av tryckintervall, utgångstyper och förpackningsalternativ utformade för att betjäna B2B-kunder över:

• Medicinsk : Sensorer konstruerade för andningsutrustning, infusionssystem och diagnostiska instrument – kompatibla med ISO 13485 kvalitetsledningskrav.
• Automotive : MEMS trycksensorer som uppfyller AEC-Q100 Grade 1-kvalificering för övervakning av grenrörstryck, bränsleånga och bromssystem.
• Konsumentelektronik : Kompakta MEMS-sensorer med låg effekt för smartphones, smarta hemenheter, bärbara enheter och IoT-noder.

5.3 Varför inköpsteam och grossistpartner väljer MemsTech

• Professionell FoU-kapacitet : Intern MEMS-design och processteknik möjliggör skräddarsydda lösningar för OEM- och ODM-kunder.
• Vetenskaplig produktionsledning : ISO-kontrollerade tillverkningslinjer med statistisk processkontroll (SPC) säkerställer konsekvent avkastning och kvalitet i stor skala.
• Rigorös förpackning och testning : Varje sensor genomgår fullständig kalibrering och funktionstestning före leverans, med valfri 100 % HTOL-screening (High-Temperature Operating Life) tillgänglig.
• Konkurrenskraftig prissättning : Vertikal integration och volymproduktionseffektivitet gör det möjligt för MemsTech att leverera högpresterande, kostnadseffektiva avkänningslösningar som minskar totala systemstycklistkostnaden utan att kompromissa med tillförlitligheten.

6. Vanliga frågor (FAQ)

F1: Vad är den grundläggande skillnaden mellan en absoluttryckssensor och en manometertrycksensor?

An sensor för absolut tryck mäter trycket i förhållande till ett perfekt vakuum (0 Pa). En manometertrycksensor mäter trycket i förhållande till det lokala atmosfärstrycket, som varierar med höjd och väder. Som ett resultat, en sensor för absolut tryck vs gauge pressure sensor Jämförelse visar att absoluta sensorer ger en stabil, platsoberoende mätning, medan gauge-sensorer är mer lämpliga när den tekniska kvantiteten av intresse är tryck över eller under omgivningstemperaturen – såsom däckpumpning eller tanktryck i förhållande till atmosfären.

F2: Hur fungerar en absoluttryckssensor i en höjdmätare?

I en sensor för absolut tryck for altimeter applications , mäter sensorn det faktiska barometertrycket i atmosfären vid flygplanet eller UAV:s aktuella höjd. Genom att använda ISA-modellen (International Standard Atmosphere) – där trycket minskar med cirka 1,2 hPa per 10 m höjdökning på låga höjder – omvandlar systemet tryckavläsningar till höjdvärden. Den förseglade vakuumreferensen inuti sensorn säkerställer att denna mätning inte påverkas av kabinens trycksättning eller lokalt väder, vilket ger en stabil och repeterbar höjdsignal för flygkontrollsystem.

F3: Kan en billig absoluttryckssensor användas med Arduino för gör-det-själv-höjdmätning?

Ja. A låg kostnad absoluttryckssensor Arduino -kompatibel MEMS-enhet - vanligtvis en 24-bitars I²C barometrisk sensor - kan uppnå en höjdupplösning bättre än 0,5 m i stillastående luft. Arduino läser råtrycksdata via I²C, tillämpar den hypsometriska formeln (eller en förenklad ISA-approximation) och matar ut höjd i meter. För bästa resultat, utför en lokal tryckkalibrering på marknivå före varje session, eftersom det absoluta trycket vid havsnivån varierar dagligen med ±2–3 hPa på grund av väder, vilket översätts till ±17–25 m höjdfel utan korrigering.

F4: Vilka specifikationer är mest kritiska när man väljer en absoluttryckssensor för HVAC-system?

För sensor för absolut tryck for HVAC systems applikationer är de mest kritiska specifikationerna: (1) tryckintervall —måste täcka hela köldmediets drifttryck inklusive transienter; (2) mediekompatibilitet —Vättade material måste vara kompatibla med köldmedier som R-410A, R-32 eller R-134a; (3) totalt felband (TEB) över hela driftstemperaturområdet; (4) utgångsgränssnitt —4–20 mA strömslinga är att föredra för långa kabeldragningar i byggnadssystem; och (5) inträngningsskydd —IP67 minimum för utrustningsrumsmiljöer som utsätts för fukt och rengöringsmedel.

F5: Hur bibehåller en absoluttryckssensor noggrannhet under sin livstid?

Långsiktig stabilitet i en sensor för absolut tryck beror på integriteten hos den förseglade vakuumreferenskammaren, krypmotståndet hos membranmaterialet och kvaliteten på ASIC-kompensationsalgoritmen. MEMS-sensorer av hög kvalitet uppnår långtidsstabilitet på ±0,1 % FS per år eller bättre. För att bibehålla certifierad noggrannhet bör sensorer omkalibreras regelbundet – vanligtvis vart 1–3 år beroende på applikationens regulatoriska krav. I kritiska applikationer (medicinskt, rymdfart) bör tillverkare tillhandahålla NIST-spårbara kalibreringscertifikat och publicerade driftkarakteriseringsdata.

Referenser

• Fraden, J. (2016). Handbook of Modern Sensors: Physics, Designs and Applications (5:e upplagan). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Internationella elektrotekniska kommissionen. (2005). IEC 60770-1: Transmittrar för användning i industriella processtyrningssystem – Del 1: Metoder för prestandautvärdering . IEC.
• MEMS & Sensors Industry Group (MSIG). (2023). MEMS & Sensors Marknadsrapport . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Miljöförhållanden och testprocedurer för luftburen utrustning . RTCA, Inc.
• Nationella instrument. (2022). Grundläggande trycksensorer: Sensortyper och valguide . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: Datablad för BMP390 trycksensor . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• Internationella standardiseringsorganisationen. (2016). ISO 13485:2016 – Medicintekniska produkter – Kvalitetsledningssystem . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Felmekanismbaserad stresstestkvalificering för integrerade kretsar . Automotive Electronics Council.
