Vad är en MCP-trycksensor?

Kärnkoncept: Överbrygga MCP-varumärket och tryckavkänning

När man möter termen MCP trycksensor , är det avgörande att förstå dess dubbla betydelse inom elektronikindustrin. I första hand hänvisar "MCP" till en produktiv serie integrerade kretsar (IC) från Microchip Technology, en ledande halvledartillverkare. Medan Microchip producerar olika sensorer, är "MCP"-prefixet mest känt för deras Analog-to-Digital Converters (ADC), digitala potentiometrar och temperatursensorer. Därför ett sant, single-chip MCP trycksensor med MCP-prefixet är inte en standardproduktlinje. Istället hänvisar termen vanligtvis till en tryckavkännande lösning som använder Microchips signalkonditionering och datakonverteringskretsar – såsom MCP600x op-amps, MCP3421 ADC eller MCP390x energimätare – i sitt hjärta. Detta tillvägagångssätt på systemnivå parar en känslig analog tryckgivare (som en piezoresistiv wheatstone-brygga) med högpresterande MCP-IC:er för att skapa ett exakt, tillförlitligt och ofta digitalt utmatningssystem. Denna distinktion är nyckeln för ingenjörer som letar efter rätt komponenter för sin design.

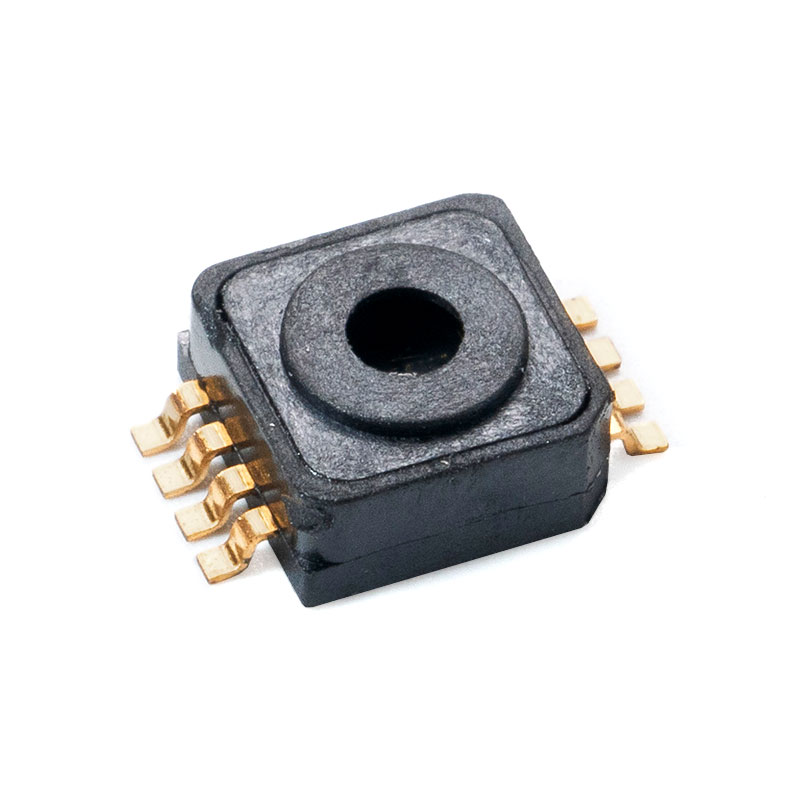

MCP Pressure Sensor

I en typisk uppställning är den råa, millivoltnivåsignalen från en tryckgivare för svag och brusig för direkt bearbetning. Det är här MCP-komponenterna utmärker sig. En precisionsoperationsförstärkare från MCP6xxx-serien kan förstärka denna signal. Därefter digitaliserar en högupplöst ADC från MCP3xxx- eller MCP34xx-serien den förstärkta spänningen med minimalt brus och fel. Slutligen kommunicerar en mikrokontroller med ADC via SPI eller I2C för att få en digital tryckavläsning. Denna modulära, MCP-serien -baserad signalkedja erbjuder designers exceptionell flexibilitet att optimera för kostnad, kraft och prestanda, vilket gör den till en hörnsten i moderna tryckmätningssystem från medicinsk utrustning till industriella kontroller.

Digitala lösningar: Den integrerade metoden

Trenden inom sensorteknik går mot ökad integration och digital kommunikation. Medan en diskret signalkedja erbjuder flexibilitet, söker designers ofta en strömlinjeformad lösning. Det är här att förstå begreppet en digital utgångstrycksensor MCP-seriens gränssnitt blir värdefull. Även om Microchip kanske inte marknadsför en monolitisk MCP-märkt digital trycksensor, är ekosystemet de möjliggör digitalt i sin kärna. Genom att välja en tryckgivare med en kompatibel analog utgång och para den med en MCP ADC som har ett direkt digitalt gränssnitt (SPI eller I2C), skapar ingenjörer effektivt en "digital trycksensormodul". Det digitala gränssnittet eliminerar problem med analog signalintegritet över längre avstånd, förenklar mikrokontrollerns firmware genom att tillhandahålla direkta digitala värden och möjliggör enkel nätverkskoppling av flera sensorer på en delad buss. Detta tillvägagångssätt, utnyttjar det robusta MCP-serien av ADC, ger en tillförlitlig och designvänlig väg för att digitalisera tryckdata, vilket är viktigt för IoT-enheter, smart industriell utrustning och alla system där digital datainsamling är att föredra.

Förstå Digital Output Pressure Sensor MCP Series Interface

Genomförande av a digital utgång för tryckavkänning med användning av MCP IC involverar vanligtvis SPI (Serial Peripheral Interface) eller I2C (Inter-Integrated Circuit) protokoll. Till exempel använder MCP3201 (12-bitars ADC) SPI, vilket kräver ett chipval (CS), seriell klocka (SCK) och data in/ut (DIN/DOUT) linjer. Detta ger snabb, full-duplex-kommunikation idealisk för sampling med högre hastighet. Omvänt använder MCP3421 (18-bitars ADC) I2C, som endast kräver två dubbelriktade linjer (SDA och SCL), perfekt för att spara mikrokontrollerstift och ansluta flera enheter på en enda buss. Valet beror på systemprioriteterna:

• SPI (t.ex. MCP3201, MCP3008): Snabbare dataöverföring, enklare protokolltiming, full duplex. Bäst för enkelsensor- eller höghastighetsapplikationer.
• I2C (t.ex. MCP3421, MCP9800): Använder färre kablar, stöder nätverk med flera enheter, har inbyggd adressering. Idealisk för system med flera sensorer eller begränsad I/O.

Gränssnittsvalet påverkar direkt PCB-layoutens komplexitet, firmwareutveckling och övergripande systemarkitektur, vilket gör det till ett grundläggande beslut i designen av en digital tryckavkännande nod.

Högpresterande applikationer: krav från industriella system

I industriella miljöer handlar tryckmätning inte bara om att få en avläsning; det handlar om att garantera långsiktig, pålitlig data under svåra förhållanden. Ange ett system som fungerar som en MCP-tryckgivare med hög noggrannhet för industriell övervakning kräver noggrann uppmärksamhet på parametrar utöver grundläggande upplösning. Dessa system använder ofta högkvalitativa, isolerade tryckgivare vars utgångar är konditionerade och digitaliserade av robusta MCP-signalkedjekomponenter. Nyckelprestandaskillnader inkluderar långsiktig stabilitet – sensorns förmåga att bibehålla sin kalibrering under månader eller år, vilket minimerar drift. Omfattande temperaturkompensation är också kritisk, ofta implementerad både inom givaren och genom mjukvarualgoritmer som använder data från en separat temperatursensor (potentiellt en MCP9800) för att korrigera tryckavläsningen. Dessutom är immunitet mot elektromagnetisk störning (EMI) av största vikt, uppnådd genom noggrann PCB-skärmning, filtrering med MCP op-amps och användning av isolerade strömförsörjningar och signalvägar. Överensstämmelse med standarder som IEC 61000-6-2 (industriell immunitet) kan vara nödvändig för driftsättning i certifierade miljöer.

Bygg din egen lösning: Den diskreta designvägen

För applikationer som kräver ultimat anpassning, optimal prestanda eller kostnadskontroll vid höga volymer är den diskreta designvägen avgörande. Ett klassiskt exempel är att designa en krets runt MCP3421 med trycksensorkretsdesign . MCP3421 är en 18-bitars delta-sigma ADC med ultralågt brus och hög upplösning, idealisk för att fånga de subtila signalvariationerna från en precisionstryckgivare. Designprocessen innefattar flera kritiska steg. Först måste millivoltutgången från den piezoresistiva bryggan förstärkas av en instrumenteringsförstärkare med låg brus och låg drift (som skulle kunna byggas med MCP6Vxx op-amps) för att matcha ADC:s ingångsområde. Sedan används en exakt spänningsreferens, såsom MCP1541, för att fastställa ADC:s mätbaslinje, vilket direkt påverkar noggrannheten. Själva MCP3421, med sitt I2C-gränssnitt och programmerbara förstärkning, är ansluten enligt strikta layoutriktlinjer för att undvika bruskoppling. Detta tillvägagångssätt gör det möjligt för ingenjörer att skräddarsy bandbredd, filtrering och strömförbrukning exakt, vilket resulterar i en skräddarsydd trycksensor lösning som kan överträffa många vanliga moduler för specifika, krävande applikationer som laboratorieinstrumentering eller pneumatisk precisionskontroll.

Säkerställa precision: Kalibrering och prestandavalidering

Oavsett vilka komponenter som används är den angivna noggrannheten för alla mätsystem meningslös utan korrekt kalibrering. Medan söktermen MCP9800 trycksensor noggrannhet och kalibrering refererar till en temperatursensor, belyser den ett universellt behov: att förstå och verifiera sensornoggrannheten. För ett tryckavkännande system byggt med MCP-komponenter är kalibrering processen att kartlägga dess digitala utsignal (från ADC) till kända fysiska tryckingångar. En enkel enpunkts offsetkalibrering korrigerar för ett konsekvent nollfel. Men för hög noggrannhet över ett intervall är flerpunktskalibrering viktigt. Detta involverar applicering av flera kända tryck (från en kalibrerad dödviktstestare eller digital standard) över driftsområdet, registrering av ADC-utgångarna och generering av en korrigeringskurva (linjär eller polynom). Denna kurva lagras i systemets mikrokontroller och tillämpas på alla framtida avläsningar. Nyckelmått från ett datablad, som Integral Non-Linearity (INL) för en MCP ADC eller Full-Scale Error för systemet, definierar den ultimata noggrannheten som kan uppnås efter kalibrering. Regelbunden validering mot en standard säkerställer att systemet bibehåller sin specificerade prestanda över tid, vilket är avgörande i medicinska, flyg- eller processkontrolltillämpningar.

Navigera i portföljen: En strategisk urvalsguide

Med ett stort utbud av tryckomvandlare och stödjande MCP ICs tillgängliga, behövs ett systematiskt tillvägagångssätt. Detta Microchip MCP vakuumtrycksensor valguide skisserar ett strategiskt ramverk. Definiera först det grundläggande kravet: tryckområdet (t.ex. 0-100 psi, eller -14,7 till 0 psi för vakuum) och typ (absolut, mätare, differential). Detta väljer givaren. Bedöm sedan mediakompatibilitet – kommer sensorn att komma i kontakt med luft, vatten, olja eller en frätande gas? Detta bestämmer givarens membranmaterial. Analysera sedan givarens utgång: är det en ratiometrisk mV/V-signal eller en konditionerad 0-5V/4-20mA-utgång? Detta dikterar den nödvändiga signalkedjan. För en svag mV-signal behöver du en MCP6Vxx auto-zero op-amp för förstärkning. För digitalisering, välj en MCP ADC baserat på nödvändig upplösning (t.ex. 12-bitars MCP3201 för grundläggande, 18-bitars MCP3421 för hög upplösning) och gränssnitt (SPI/I2C). För vakuum- eller mycket lågtrycksmätningar blir komponenter med låg ljudnivå och exceptionell offsetstabilitet avgörande. Slutligen, konsultera alltid de senaste Microchip-databladen och applikationsnoteringar för referensdesigner, som är ovärderliga resurser för att implementera en robust MCP trycksensor lösning.

FAQ

Kan jag använda en MCP ADC med vilken analog trycksensor som helst?

I princip, ja, alla analoga tryckgivare med en spänningsutgång kan kopplas till en lämplig MCP ADC, men framgångsrik integration kräver matchande specifikationer. Du måste se till att sensorns utspänningsområde faller inom ADC:ns ingångsområde (ofta 0V till VREF). Om signalen är för liten (t.ex. några millivolt från en piezoresistiv brygga) behöver du en precisionsförstärkare som en MCP6Vxx mellan sensorn och ADC. Tänk dessutom på sensorns utgångsimpedans och ADC:s samplingsfrekvens; en högimpedanskälla kan kräva en buffertförstärkare för att förhindra mätfel under ADC:ns samplingsfas. Konstruera alltid gränssnittskretsen med den specifika sensorn och ADC-databladen i handen för att ta hänsyn till offsetspänningar, förspänningsströmmar och brusegenskaper.

Vad är skillnaden mellan absolut, gauge och differentialtrycksavkänning?

Detta är ett grundläggande koncept inom tryckmätning. Absolut press mäts i förhållande till ett perfekt vakuum (nolltryck). Det används i barometrar, höjdmätare och processer där vakuum är en referens. Mättryck mäts i förhållande till det lokala omgivande atmosfärstrycket. En däcktrycksmätare visar noll vid atmosfärstryck och visar endast trycket ovanför det. Differenstryck mäter skillnaden mellan två tryck, till exempel över ett filter eller i en flödesmätare. Valet påverkar vilken typ av tryckgivare du behöver och har konsekvenser för signalkonditioneringen. Till exempel har en absoluttryckssensor en förseglad vakuumreferenskammare, medan en mätsensor ventileras till atmosfären.

Hur påverkar temperaturen MCP-baserade trycksensoravläsningar?

Temperaturen är den viktigaste felkällan vid precisionstryckavkänning. Det påverkar både tryckgivaren (orsakar spännvidd och nolldrift) och de elektroniska komponenterna (ändrar resistorvärden och op-amp/ADC-offset). I en MCP-baserad systemet, flera strategier bekämpar detta. Använd först komponenter med låga temperaturkoefficienter, som MCP3421 ADC som har en mycket låg offsetdrift. För det andra, använd hårdvarutemperaturkompensation med en temperatursensor som MCP9800. Mikrokontrollern läser av både tryck-ADC och temperatursensorn och tillämpar sedan en mjukvarukompensationsalgoritm med hjälp av koefficienter som bestäms under en kalibreringscykel med flera temperaturer. Denna aktiva temperaturkompensation är väsentlig för att uppnå hög noggrannhet över hela driftsmiljön för en industri- eller bilapplikation.

Vilka är de populära tillämpningarna som driver innovation inom tryckavkänning?

Flera nyckeltrender formar efterfrågan på avancerade tryckavkännande lösningar. Spridningen av IoT och smart jordbruk kräver nätverk av lågkostnadsbatteridrivna sensorer för markvattenpotential (matrisk potential) och bevattningsledningstryck. Bärbara hälsomonitorer utforskar kontinuerliga blodtrycksmätningar och kräver miniatyriserade, mycket exakta sensorer. Den elfordon (EV) varv ökar behovet av tryckövervakning i batterivärmeledningssystem och vätebränsleceller. Slutligen, industriellt prediktivt underhåll förlitar sig på att övervaka tryckvibrationer och trender i hydrauliska och pneumatiska system för att förutsäga fel. Dessa applikationer driver på för högre integration, lägre effekt (där MCP ADCs utmärker sig), digitala utgångar och förbättrad robusthet, alla områden där en väldesignad signalkedja som använder MCP-komponenter kan ge en konkurrenskraftig lösning.
