Wholesale MCP-J20 Absoluttrycksgivare
Hem / Produkt / Trycktyp / Absoluttryckssensor / MCP-J20 Absoluttrycksgivare
KATEGORIER
MCP-J20 Absoluttrycksgivare
  • MCP-J20 Absoluttrycksgivare
  • MCP-J20 Absoluttrycksgivare
  • MCP-J20 Absoluttrycksgivare

MCP-J20 Absoluttrycksgivare

Beskrivning
Sensormarknaden har lanserat kalibrerade absoluttryckssensorprodukter. MCP-J20-serien är designad för trycköverföring i insugningsröret på bilar och motorcyklar
Den här produkten använder signalkonditioneringschips av fordonskvalitet för att kalibrera och kompensera för MEMS-kärnoutput och kan konvertera trycksignaler från 10kPa till 1000kPa till analoga utsignaler med ett anpassningsbart utgångsområde (0~5V). Samtidigt som produktens utmärkta tillförlitlighet säkerställs, är de två chipsen integrerade och förpackade, vilket avsevärt minskar förpackningsstorleken. Samtidigt kan den konditionerade produkten ge standardutdata inom temperaturområdet och noggrannhetsområdet, vilket eliminerar behovet för kunder att kalibrera sensorn.

Karakteristiskt

Det maximala felet från 0 °C till 85 °C är 2,5 %
Mycket lämplig för mikroprocessorer eller mikrokontrollerbaserade system
Ultra liten ytmonterad förpackning
Temperaturområde: -40 °C till 125 °C
Räckvidd J20 (A) 10kPa~1000kPa valfritt J20(B)10kPa~400kPa
Proportionell/absolut analog spänningsutgång

Typiska applikationer

Fordonstillämpningar (manifold tryckmätning)
Industriell kontroll
Motorcykeltryckapplikation
Hybrid- och nya energivakuumassisterade sensorer
CNG-gastryckdetektering
Tryckmätare

Kontakta oss
PREV：MCP-J20A, J20B, J20C Absoluttrycksgivare
NÄSTA：MCP-J10, J11, J12 Absoluttrycksgivare

Översikt

MCP-J20-seriens trycksensor använder en MEMS piezoresistiv kärna som ett tryckkänsligt element, som matar ut en råsignal som är proportionell mot det omgivande trycket. Konditioneringschippet med en inbyggd 16 bitars ADC driver den känsliga komponenten och förstärker, temperaturkompenserar och linjäriserar den ursprungliga signalen för att mata ut en analog spänningsutgångssignal som är linjärt relaterad till det applicerade trycket.。



Överföringsfunktion

UT=A×P B
uppmärksamhet:
OUT är den analoga utspänningen, mätt i volt;
P är tryckvärdet, absolut tryck, i kPa;
Se tabellen nedan för A och B.

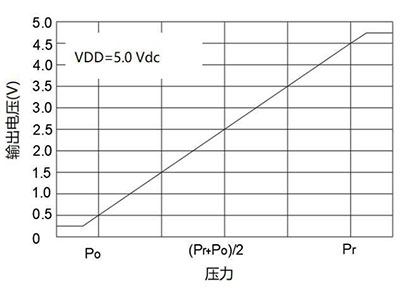

Figur 3.1 Simulerad utdataöverföringsfunktion

Produktmodell Räckvidd (kPa) Utspänningsområde (V) Gain och Offset
Po Pr OL Åh A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
