Allmän beskrivning

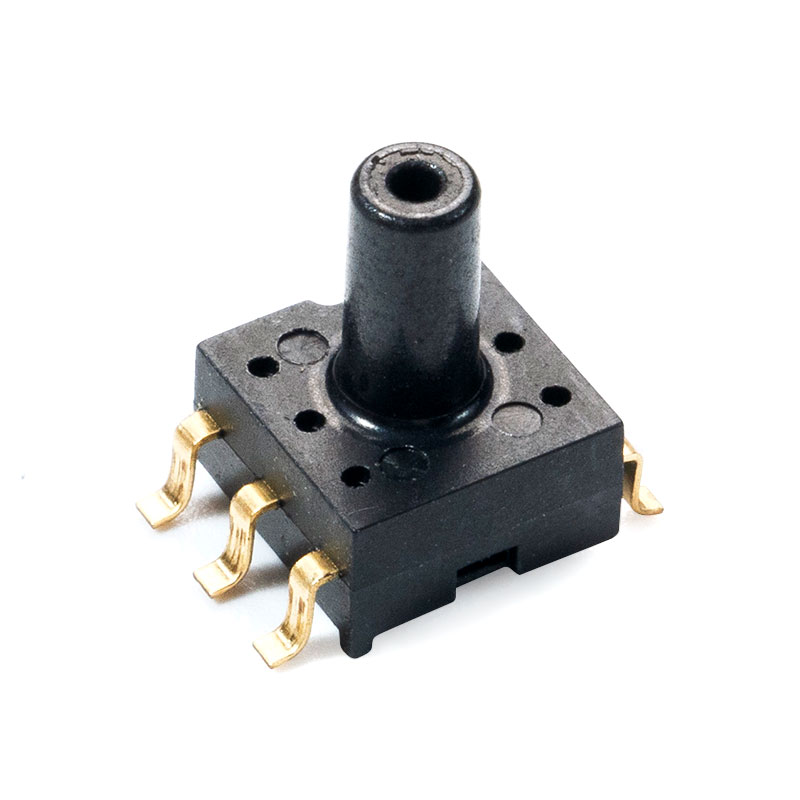

MCP-H10-serien är ett litet paket (SOP) med ett munstycke, som integrerar signalförstärkning, olinjäritet och temperaturkompensation för piezoresistiva kiseltrycksensorer. MCP-H10-seriens trycksensor är en produkt som använder avancerad MEMS-teknik och är speciellt designad för konsumentelektronik och medicinska tillämpningar. Trycksensorn kan lödas direkt på ett PCB-kort, vilket ger en exakt analog spänningsutgångssignal med hög amplitud som är proportionell mot det applicerade trycket.
Funktioner
Mätområde: -100kPa~1000kPa
Absolut analog utgång med ett brett linjärt område (typiska värden på 0,5V~4,5V) (observera: utspänningen kan anpassas)
Strömförsörjningsspänning 5,0V (3,3V valfritt)
Drifttemperaturområde -20 till 85 ℃
Förvaringstemperaturintervall -40 till 125 ℃
Typiska applikationer
Industriell användning: tryckbrytare och pneumatiska komponenter
Medicinsk användning: blodtrycksmätare, syregenerator
Vattennivådetektering av hushållsapparater: tvättmaskiner, diskmaskiner, dammsugare
Lufttryckskontroll: rena rum och rökrum
Övrigt: Lufttrycksmediumtryckavkänningsanordning
Strukturprestanda
Tryckkänsligt chip: kisel
Blytråd: guldtråd
Tätningsskal: PPS-material
Stift: Kopparpläterad med guld
Nettovikt: cirka 0,3 gram
Elektriska specifikationer
| Karakteristiskt | Symbol | Min | Typ | Max | Enhet |
| Spänning @ Vs=5,0V (MCP-H10-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Spänning @ Vs=3,3V (MCP-H10-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbetsström | jag o | — | 3 | mADC | |
| Noggrannhet (0 ℃ till 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC-upplösning | RES ADC | — | 24 | — | lite |
| DAC-upplösning | RES DAC | — | 12 | — | lite |
| Frekvens | Fsys | 1 | MHz | ||
| Svarstid | t R | — | 2.5 | — | mS |
| Starttid | — | — | 100 | — | mS |
| ESD-skydd | — | — | 2 | — | KV |
