Elektriska specifikationer (MCP-H10)
| Karakteristiskt | Symbol | Min | Typ | Max | Enhet |
| Spänning @ Vs=5,0V (MCP-H10-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Spänning @ Vs=3,3V (MCP-H10-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbetsström | Io | — | 3 | mADC | |
| Noggrannhet (0 ℃ till 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC-upplösning | RES ADC | — | 24 | — | lite |
| DAC-upplösning | RES DAC | — | 12 | — | lite |
| Frekvens | Fsys | 1 | MHz | ||
| Svarstid | t R | — | 2.5 | — | mS |
| Starttid | — | — | 100 | — | mS |
| ESD-skydd | — | — | 2 | — | KV |

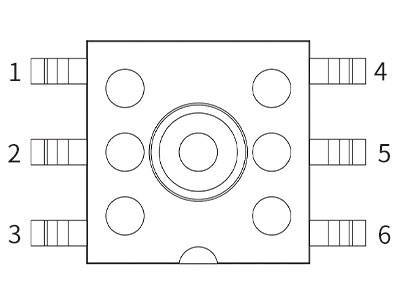

Förpackning och stiftdefinition (MCP-H11)
| Beskriv | NEJ. | Pin Definition | Förklara |
 | 1 | N/C | hänga i luften |
| 2 | SDA | jag 2 C seriell dubbelriktad datastift | |
| 3 | SCL | jag 2 C seriell klockingångsstift | |
| 4 | VDD | strömförsörjning | |
| 5 | GND | grunder | |
| 6 | N/C | hänga i luften |
Absolut maxbetyg (MCP-H11)
| Parameter | tecken | minimum | typiska | maximalt | enhet | anteckningar |
| spänning | VDD | -0,3 | 5.8 | V | ||
| Digital stiftspänning | Vio, gräv | -0,3 | VDD 0.3 | V | 25°C | |
| Överbelastningstryck | Pproof | 2X | kPaG | |||
| sprängtryck | Pburst | 3X | kPaG | |||
| ESD-skydd | HBM | 4 | kV | |||
| lagringstemperatur | Tstg | -40 | 125 | °C |
Rekommenderad arbetsomfattning (MCP-H11)
| Parameter | tecken | minimum | typiska | maximalt | enhet | anteckningar |
| Strömförsörjningsspänning 1 | VDD | 3 | 5 | 5.5 | V | |
| Driftspann | Prange | -100 | 1000 | kPa | Flera sortimentsalternativ tillgängliga | |
| driftstemperatur | Topr | -20 | 85 | °C |
