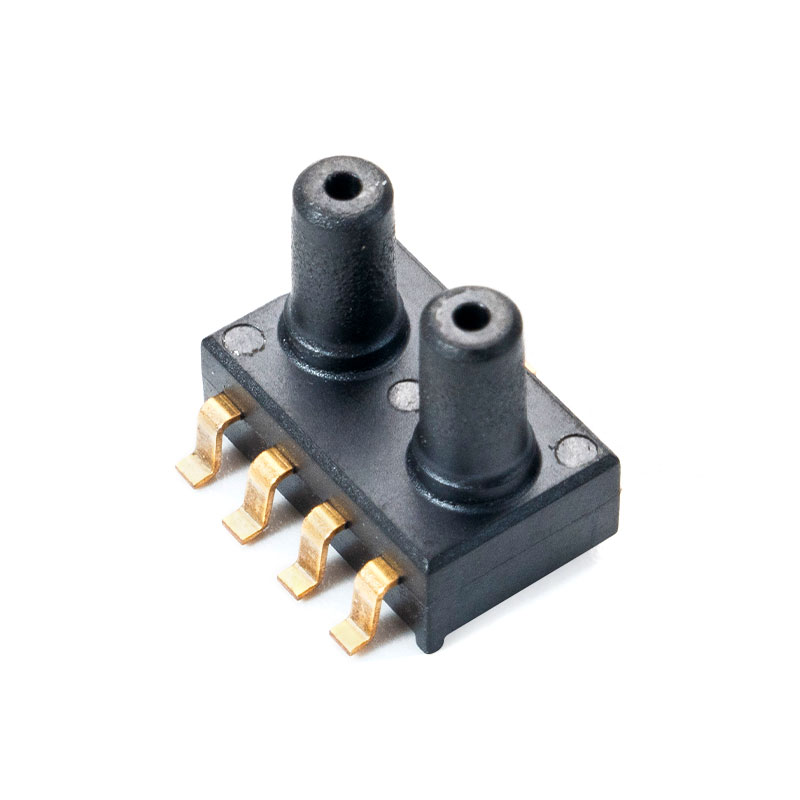

Elektriska parametrar
| Karakteristiskt | Symbol | Min | Typ | Max | Enhet |
| Vs=5,0V (MCP-H20-A-serien) | V S | 4.75 | 5.0 | 5.25 | VDC |
| Vs=3,3V (MCP-H20-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbetsström | jag o | — | 3 | mA DC | |
| Noggrannhet （0℃ till 85 ℃） | — | — | — | 1.5 | %V FSS |
| ADC-upplösning | RES ADC | — | 24 | — | lite |
| DAC-upplösning | RES DAC | — | 12 | — | lite |
| Svarstid | t R | — | 2.5 | — | ms |
| Uppvärmningstid | — | — | 100 | — | ms |
| ESD-skydd | — | — | 2 | — | kV |
Utgångsparametrar
MCP-H20-A-serien (strömförsörjningsspänning: 5,0V)
| Karakteristiskt | Symbol | Min | Typ | Max | Enhet |
| Minsta tryckförskjutning (0℃ till 85℃) | V av | 0.44 | 0.5 | 0.56 | VDC |
| Fullskalig utgång (0℃ till 85℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Fullskalespann (0℃ till 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H20-B-serien (strömförsörjningsspänning: 3,3V)
| Karakteristiskt | Symbol | Min | Typ | Max | Enhet |
| Minsta tryckförskjutning (0℃ till 85℃) | V av | 0.055 | 0.1 | 0.145 | VDC |
| Fullskalig utgång (0℃ till 85℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Fullskalespann (0℃ till 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Tryck- och temperaturegenskaper
Tabell 1: Tryckutgångsegenskaper @ VDD = 5,0 V, T = 25 ℃ om inget annat anges
| Parameter | Symbol | Villkor | Min | Typ. | Max | Enhet |
| Tryckmätningsområde 1 | PFS | -100 | 200 | Kpa | ||
| Tryckupplösning | Tryck | 0.05 | %FS | |||
| Tryck Accuracy 2 | Vid 25℃ | -0,1 | 0.1 | %FS | ||
| Totalt felband 3 | TEB | Från 25℃ till 60℃ | -0,3 | 0.3 | %FS | |
| Från -40℃ till 85℃ | -1 | 1 | %FS | |||
| Långsiktig drift | Efter en period av 1 år | ±0,15 | %FS | |||
| Reflow lödeffekt | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Högtryckssidan är på den markerade sidan.
2. Den maximala avvikelsen från en rät linje med bästa passform (BFSL) monterad på utgången mätt över tryckområdet vid 25C. Inkluderar alla fel på grund av tryckicke-linjäritet, hysteres och icke-repeterbarhet.
3. Totaltrycksfelbandet inkluderar alla noggrannhetsfel, termiska fel över det kompenserade temperaturintervallet och kalibreringstoleranser för spännvidd och offset. För idealisk givarutgång med avseende på ingångstryck och temperatur, är TEB-värden endast giltiga vid den kalibrerade matningsspänningen.
Tabell 2: Temperaturutgångsegenskaper @ VDD = 5,0V, T = 25°C om inget annat anges
| Parameter | Symbol | Villkor | Min | Typ.. | Max | Enhet |
| Drifttemperatur | T OP | -20 | 85 | ℃ | ||
| Temperatur absolut noggrannhet | -10℃ till 50℃ | ±1,0 | ℃ | |||
| Max fel med ström | Strömförsörjning från 1,8V till 5,5V | ±0,1 | ℃ | |||
| Temperaturupplösning för utdata | 0.01 | ℃ |
Elektriska egenskaper
Tabell 3: DC-egenskaper @VDD=5,0 V, T=25℃ om inte annat anges
| Parameter | Symbol | Villkor | Min | Typ. | Max | Enhet |
| Genomsnittlig driftström | jag DDAVP | En konvertering per sekund | 4.5 | 6.4 | μA | |
| Toppström | jag PEAK | Tryckomvandling | 1.5 | mA | ||
| Temperaturomvandling | 0.95 | mA | ||||
| Standby Matningsström | jag DDSTB | Vid 25℃ | 0.2 | μA | ||
| Seriell dataklockfrekvens | f SCLK | jag 2 C-protokoll, pull-up motstånd på 4,7k | 100 | 400 | kHz | |
| Digital ingång hög spänning | VIH | 0.8 | V | |||
| Digital ingång låg spänning | VIL | 0.2 | V | |||
| Digital utgång högspänning | V Åh | jagO = 0.5 mA | 0.9 | V | ||
| Digital utgång lågspänning | V OL | jagO = 0.5 mA | 0.1 | V | ||
| jagnput Capacitance | C jagN | 10 | pF | |||
| jag2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Absolut högsta betyg
Tabell 4: Absolut högsta betyg
| Parameter | Symbol | Villkor | Min | Max | Enhet |
| Övertryck | P MAX | 3X | |||
| Matningsspänning | V DD | -0,3 | 6.5 | V | |
| Gränssnittsspänning | V OM | -0,3 | VDD 0.3 | V | |
| Förvaringstemperaturintervall | T STG | -40 | 150 | ℃ | |
| Maximal lödtemperatur | T MS | Max 10 sekunder | 250 | ℃ | |
| ESD-betyg | Människokroppsmodell | -2 | 2 | kV |
Exponering för högsta klassificeringsförhållanden under längre perioder kan påverka enhetens tillförlitlighet.
